1, название кабеля, модель, спецификация, уровень напряжения
1） Название и модель
Названия и модели приведены в таблице ниже.
Таблица моделей и названий кабелей
| Модель | Название кабеля | |
| Медная жила | Алюминиевая жила | |

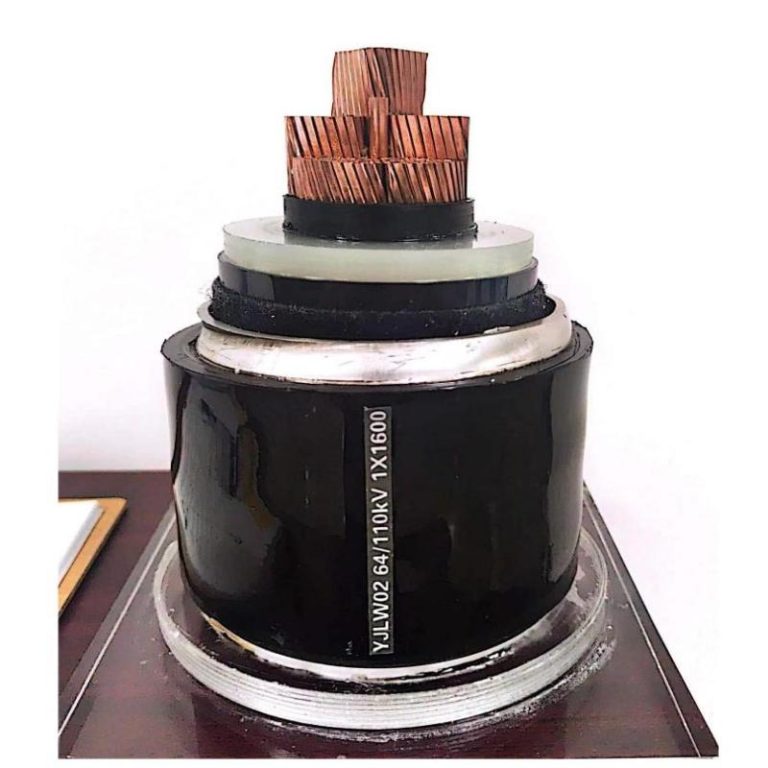

| YJLW02 | YJLLW02 | Силовые кабели с изоляцией из сшитого полиэтилена в оболочке из смятого алюминия или в сварной оболочке из смятого алюминия в оболочке из ПВХ |
| YJLW03 | YJLLW03 | Силовые кабели с изоляцией из сшитого полиэтилена в алюминиевой или сварной оболочке из смятого алюминия в полиэтиленовой оболочке |
| YJLW02－Z | YJLLW02－Z | Силовые кабели с изоляцией из сшитого полиэтилена с оболочкой из смятого алюминия или со сварной оболочкой из смятого алюминия в оболочке из ПВХ с продольной водостойкой изоляцией |
| YJLW03－Z | YJLLW03－Z | Силовые кабели с изоляцией из сшитого полиэтилена в оболочке из смятого алюминия или в сварной оболочке из смятого алюминия в полиэтиленовой оболочке с продольной водостойкостью |
| YJQ02 | YJLQ02 | Силовые кабели с изоляцией из сшитого полиэтилена со свинцовой оболочкой в ПВХ оболочке |
| YJQ03 | YJLQ03 | Силовые кабели с изоляцией из сшитого полиэтилена со свинцовой оболочкой в полиэтиленовой оболочке |
| YJQ02－Z | YJLQ02－Z | Силовые кабели с изоляцией из сшитого полиэтилена со свинцовой оболочкой в ПВХ оболочке с продольной водостойкостью |
| YJQ03－Z | YJLQ03－Z | Силовые кабели с изоляцией из сшитого полиэтилена со свинцовой оболочкой в полиэтиленовой оболочке продольные водостойкие |
| YJA03 | YJLA03 | Силовой кабель с изоляцией из сшитого полиэтилена с металлокомпозитной полиэтиленовой оболочкой |
| YJA03－Z | YJLA03－Z | Силовой кабель с изоляцией из сшитого полиэтилена с металлокомпозитной полиэтиленовой оболочкой с продольной водной изоляцией |
2）Спецификации
Технические характеристики кабеля приведены в таблице ниже.
Таблица технических характеристик кабеля
| Класс напряжения/кВ | Количество жил/жила | Номинальное сечение токопроводящей жилы/мм2 |
| 64/110（120） | 1 | 240～1600 |
3） Номинальное напряжение
Номинальное напряжение кабеля составляет 64/110 (126) кВ.
2 Стандарт исполнения
GB∕T 11017.1-2014 Кабели силовые с изоляцией из сшитого полиэтилена и их принадлежности на номинальное напряжение 110кВ (Um=126кВ) Часть 1: Методы испытаний и требования;
GB∕T 11017.2-2014 Кабели силовые с изоляцией из сшитого полиэтилена на номинальное напряжение 110кВ (Um=126кВ) и их принадлежности Часть 2: Кабели;
IEC 60840-2011 Испытания силовых кабелей с экструдированной изоляцией на номинальное напряжение от 30кВ (um=36кВ) и выше до 150кВ (um=170кВ) и ниже: методы испытаний и требования.
3 Описание материалов
Материал проводника: медь, алюминий;
Экранирование проводников (обертывание): полупроводящая нейлоновая лента;
Экранирование проводников (экструдированное): сверхгладкий сшитый полупроводящий экранирующий пластик;
Изоляция: сверхчистый сшитый полиэтиленовый изоляционный материал;
Экранирование изоляции: сверхгладкий сшитый полупроводящий экранирующий пластик;
Буферный слой: полупроводящая буферная водонепроницаемая лента;
Металлическая оболочка: алюминиевая лента;
Антикоррозийный слой: битум;
Оболочка: изоляционный материал ПВХ класса ST2, изоляционный материал полиэтиленовой оболочки класса ST7;
Проводящий слой: графит.
4 Описание материалов
Материал проводника: медь, алюминий;
Экранирование проводников (обертывание): полупроводящая нейлоновая лента;
Экранирование проводников (экструдированное): сверхгладкий сшитый полупроводящий экранирующий пластик;
Изоляция: сверхчистый сшитый полиэтиленовый изоляционный материал;
Экранирование изоляции: сверхгладкий сшитый полупроводящий экранирующий пластик;
Буферный слой: полупроводящая буферная водонепроницаемая лента;
Металлическая оболочка: алюминиевая лента;
Антикоррозийный слой: битум;
Оболочка: изоляционный материал ПВХ класса ST2, изоляционный материал полиэтиленовой оболочки класса ST7;
Проводящий слой: графит.
Технические параметры
① Температура проводника при коротком замыкании: 250℃/5S;
② Рабочая температура проводника: 90℃;
③ Минимальный радиус изгиба: морщинистый кабель в алюминиевой оболочке 20D, (D - внешний диаметр кабеля);
④ Время и напряжение выдерживания напряжения промышленной частоты: испытание напряжением промышленной частоты 2,5Uo, время 30мин.
